Ръководство за свързване на GP2012 към интернет


Контролера GP2012 може да се управлява през интернет от Приложение Горелка – https://desta-control.eu , работещо на сървер на фирма Деста60. За тази цел той трябва да се свърже към WiFi мрежата на потребителя.

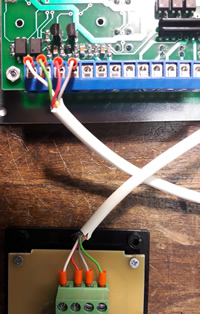

Свързването към потребителската WiFi мрежа се прави чрез комуникационния модул CmWiFi_1. На схемата по-долу е показан начина на свързване на контролера GP2012 с комуникационния модул CmWiFi_1:

Комуникационния модул трябва да се намира на място с гарантирано WiFi покритие. Свързващия кабел до контролера не трябва да е по-дълъг от 30 метра.
Мрежата на потребителя трябва да е кодирана с WPA2 PSK с дължина на паролата най-малко осем символа.
За свързване към сървера на Деста60 в контролера трябва да се въведат следните данни:

  1. Име на WiFi мрежата на потребителя.
  2. Парола за достъп за WiFi мрежата на потребителя.
  3. IP адреса на сървера на фирма Деста: 185.151.156.116
  4. Порт за достъп: 69

Въвеждането на тези данни се прави чрез мобилно устройство като контролера се стартира в режим локален сървер.

Режима локален сървер се задейства, като се натиснат едновременно бутоните Старт/Стоп и Потвърждение и се подаде захранване на контролера.

На първия ред на дисплея се изписва Локален сървер. Ако връзката към комуникационния модул е изправна на втория ред се изписва Активен.

Синият индикаторен светодиод на комуникационния модил в този режим мига в ритъм 900 ms запален и 100 ms изгасен.

Мобилното устройство се поставя в режим търсене на WiFi мрежи. Избира се мрежата IndustrEl и се прави връзка с нея с парола Gorelka#2018. Обикновено на мобилното устройство се изписва предупреждение че тази мрежа няма връзка с интернет.

След това се стартира браузер и се прави връзка с IP адрес 192.168.4.1

В показаната от локалния сървер страница се въвеждат описаните по-горе данни за връзка със сървера на фирма Деста60. След успешно въвеждане мобилното устройство изписва Communication data are correct а синият индикаторен светодиод на комуникационния модул започва да свети непрекъснато.

След рестартиране на контролера започва свързването му към локалната WiFi мрежа и към сървера. С натискане на Надолу може да се види състоянието на връзката.

Докато се чака свързване към WiFi мрежата се изписва Чака WiFi, а докато се чака връзка със сървера на фирма Деста60 се изписва Чака сървер. И при двете ситуации синия индикаторен светодиод на комуникационния модул в този режим мига в ритъм 100 ms запален и 900 ms изгасен.

При успешна връзка се изписва Свързан, а синия индикаторен светодиод на комуникационния модул мига в ритъм 500 ms запален и 500 ms изгасен.

След успешно свързване към сървера на фирма Деста60 контролера GP2012 може да се управлява от сайта https://desta-control.eu, след регистрация като Потребител с име и парола дадени от фирмата.
